Dettagli:
Termini di pagamento e spedizione:
|
| Nome: | Valvola a saracinesca del dispositivo di tenuta a pressione | Cnnection flangiato: | ANSI B16.5 |
|---|---|---|---|
| Estremità saldata estremità: | ANSI B16.25 | Prova ed ispezione: | API598, API6D |
| Faccia a faccia: | ANSI B16.10, API6D | Tipo: | os& y, gambo in aumento |
| Evidenziare: | valvola a sfera montata orecchione,valvola di ritenuta a disco |
||

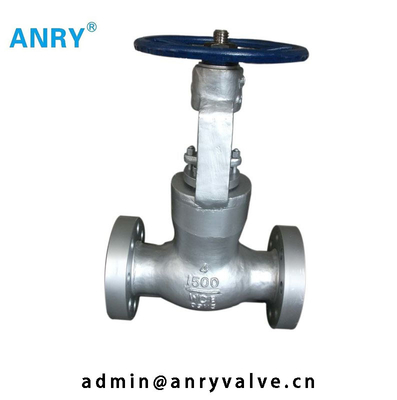

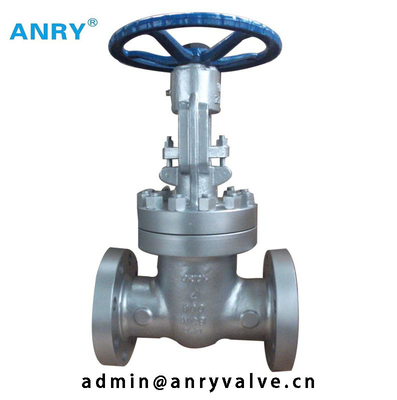

Valvola a saracinesca del dispositivo di tenuta a pressione della classe 600~2500
OS&Y, gambo in aumento, cuneo flessibile
Faccia pressione sull'anello infilata o saldata del cofano del sedile, del sedile
ASTM A216 WCB, A217 WC6, A351CF8, A351CF8M,
A351 CF3, A351 CF3M, A351 CF8M
|
Lista di materiali
|
||
|
NO.
|
Nome di parte
|
Materiale
|
|
23
|
Capezzolo di grasso
|
Ottone
|
|
22
|
Vite della larva
|
Acciaio al carbonio
|
|
21
|
Dado del volantino
|
Acciaio al carbonio
|
|
20
|
Volantino
|
Il lron malleabile/lron dycuke/dell'acciaio fuso/ha fabbricato l'acciaio
|
|
19
|
Dado del giogo
|
Carbonio steel/SS
|
|
18
|
Perno ad occhio e dado
|
I 193 B7/A194 2H~A193 B8/A194 8
|
|
17
|
Pin
|
Acciaio al carbonio/acciaio inossidabile
|
|
16
|
Dado del gambo
|
Un 439-D2/cu-alloy
|
|
15
|
Flangia della ghiandola
|
Acciaio al carbonio/equivalente al materiale del corpo
|
|
14
|
Ghiandola
|
Macchi il meno acciaio
|
|
13
|
Cespuglio della ghiandola
|
Vedi il materiale del corpo
|
|
12
|
Sedile posteriore
|
|
|
11
|
Gambo
|
|
|
10
|
Anello di Seat
|
|
|
09
|
Cuneo
|
|
|
NO.
|
Nome di parte
|
WCB
|
LCB
|
WC6
|
WC9
|
|
08
|
Bolt e dado
|
A193 Gr B7/A194 Gr 2H
|
A320 Gr L7/A194 Gr 4
|
A193 Gr B16/A194 Gr 4/7
|
A193 Gr B16/A194 Gr 4/7
|
|
07
|
Imballaggio di ghiandola
|
Grafite
|
Grafite
|
Grafite
|
Grafite
|
|
06
|
Guarnizione
|
Lron molle
|
Lron molle
|
SS304
|
SS304
|
|
05
|
Anello di spinta
|
A105
|
A182 F304
|
A182 F11
|
A182 F22
|
|
04
|
Anello di rinforzo
|
A105
|
A182 F304
|
A182 F11
|
A182 F22
|
|
03
|
Giogo
|
A216 Gr WCB
|
A352 Gr LCB
|
A271 Gr WC6
|
A271 Gr WC9
|
|
02
|
Cofano
|
A216 Gr WCB
|
A352 Gr LCB
|
A271 Gr WC6
|
A271 Gr WC9
|
|
01
|
Corpo
|
A216 Gr WCB
|
A352 Gr LCB
|
A271 Gr WC6
|
A271 Gr WC9
|
|
NO.
|
Nome di parte
|
C5
|
C12
|
CF8
|
CF8M
|
|
08
|
Bolt e dado
|
A193 Gr B7/A194 Gr 2H
|
A193 Gr B16/A194 Gr 4/7
|
A193 B8/A194 8
|
A193 B8M/A1948M
|
|
07
|
Imballaggio di ghiandola
|
Grafite
|
Grafite
|
Grafite
|
Grafite
|
|
06
|
Guarnizione
|
SS304
|
SS304
|
SS304
|
SS316
|
|
05
|
Anello di spinta
|
A182 F22
|
A182 F22
|
A182 F304
|
A182 F316
|
|
04
|
Anello di rinforzo
|
A182 F22
|
A182 F22
|
A182 F304
|
A182 F316
|
|
03
|
Giogo
|
A217 Gr C5
|
A217 Gr C12
|
A351 Gr CF8
|
A351 Gr CF8M
|
|
02
|
Cofano
|
A217 Gr C5
|
A217 Gr C12
|
A351 Gr CF8
|
A351 Gr CF8M
|
|
01
|
Corpo
|
A217 Gr C5
|
A217 Gr C12
|
A351 Gr CF8
|
A351 Gr CF8M
|
|
Dimensioni
|
|||||||||||||||
|
Classe 600
|
|||||||||||||||
|
Dimensione
|
pollice
|
2
|
2-1/2
|
3
|
4
|
5
|
6
|
8
|
10
|
12
|
14
|
16
|
18
|
20
|
24
|
|
L-L1
|
millimetro
|
292
|
330
|
356
|
432
|
508
|
559
|
660
|
787
|
838
|
889
|
991
|
1092
|
1194
|
1397
|
|
L-SP
|
millimetro
|
178
|
216
|
254
|
305
|
381
|
457
|
584
|
711
|
813
|
889
|
991
|
1092
|
1194
|
1397
|
|
H
|
millimetro
|
525
|
610
|
650
|
775
|
825
|
1050
|
1200
|
1450
|
1600
|
1800
|
2050
|
2245
|
2400
|
2670
|
|
K
|
millimetro
|
250
|
250
|
300
|
350
|
400
|
500
|
600
|
600
|
400
|
450
|
450
|
500
|
500
|
550
|
|
Peso
|
chilogrammo
|
35
|
55
|
62
|
105
|
160
|
205
|
400
|
690
|
815
|
1125
|
1650
|
2025
|
2325
|
3980
|
|
Classe 900
|
|||||||||||||||
|
Dimensione
|
pollice
|
2
|
2-1/2
|
3
|
4
|
5
|
6
|
8
|
10
|
12
|
14
|
16
|
18
|
20
|
|
|
L-L1
|
millimetro
|
368
|
419
|
381
|
457
|
559
|
610
|
737
|
838
|
965
|
1029
|
1130
|
1219
|
1321
|
|
|
L-SP
|
millimetro
|
216
|
254
|
305
|
356
|
432
|
508
|
660
|
787
|
914
|
991
|
1092
|
1219
|
1321
|
|
|
H
|
millimetro
|
550
|
645
|
670
|
790
|
855
|
1075
|
1225
|
1500
|
1635
|
1830
|
2145
|
2300
|
2485
|
|
|
K
|
millimetro
|
300
|
300
|
300
|
400
|
450
|
300
|
350
|
400
|
400
|
450
|
500
|
500
|
550
|
|
|
Peso
|
chilogrammo
|
75
|
90
|
96
|
136
|
225
|
275
|
490
|
825
|
1150
|
1500
|
2100
|
2750
|
3400
|
|
|
Classe 1500
|
|||||||||||||||
|
Dimensione
|
pollice
|
2
|
2-1/2
|
3
|
4
|
5
|
6
|
8
|
10
|
12
|
|
|
|
|
|
|
L-L1
|
millimetro
|
368
|
419
|
470
|
546
|
673
|
705
|
832
|
991
|
1130
|
|
|
|
|
|
|
L-SP
|
millimetro
|
216
|
254
|
305
|
406
|
483
|
559
|
711
|
864
|
991
|
|
|
|
|
|
|
H
|
millimetro
|
570
|
670
|
725
|
850
|
890
|
1125
|
1235
|
1520
|
1650
|
|
|
|
|
|
|
K
|
millimetro
|
300
|
300
|
300
|
300
|
300
|
350
|
350
|
400
|
400
|
|
|
|
|
|
|
Peso
|
chilogrammo
|
95
|
110
|
125
|
205
|
256
|
330
|
655
|
1200
|
2010
|
|
|
|
|
|
|
Classe 2500
|
|||||||||||||||
|
Dimensione
|
pollice
|
2
|
2-1/2
|
3
|
4
|
5
|
6
|
|
|
|
|
|
|
|
|
|
L-L1
|
millimetro
|
451
|
508
|
578
|
673
|
794
|
914
|
|
|
|
|
|
|
|
|
|
L-SP
|
millimetro
|
279
|
330
|
368
|
457
|
533
|
610
|
|
|
|
|
|
|
|
|
|
H
|
millimetro
|
600
|
695
|
740
|
890
|
970
|
1135
|
|
|
|
|
|
|
|
|
|
K
|
millimetro
|
400
|
450
|
300
|
350
|
350
|
350
|
|
|
|
|
|
|
|
|
|
Peso
|
chilogrammo
|
110
|
130
|
140
|
225
|
295
|
1480
|
|
|
|
|
|
|
|
|
