Dettagli:
Termini di pagamento e spedizione:
|
| Nome: | Valvola di globo forgiata | Media: | Acqua |
|---|---|---|---|
| Applicazione: | generalità | Standard o non standard: | Standard |
| Pressione: | Alta pressione, 150LB-600LB, classe 2500 | Potere: | Manuale, pneumatico, solenoide, elettrico attivato |
| Temperatura dei media: | Temperatura media, temperatura normale, temperatura elevata, - 65°F a 450°F (- 54℃ a 232℃) | Struttura: | Controllo |
| Dimensione del porto: | 1/2» - 12", DN15-DN65 | Materiale: | Forgiato |
| Standard: | BACCANO JIS, API, API598-2009, ISO DELL'ANSI BS | Dimensione: | DN15 To100 |
| Evidenziare: | valvola di globo d'acciaio forgiata,valvola a sfera di bw |
||

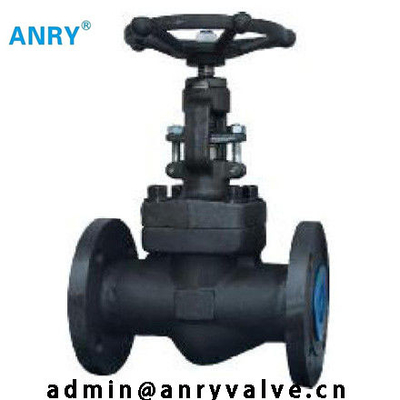

A105 valvola di globo forgiata dell'interruttore BW NPT del disco 800lbs API602 della spina del corpo 13CR
Le valvole di globo d'acciaio forgiate ANRY sono disponibili in tre progettazioni del cofano. La prima progettazione è il cofano serrato, con il giunto maschio-femminile, guarnizione arrotolata a spirale, fatta in F304/grafite. La guarnizione unita dell'anello è inoltre disponibile a richiesta. La seconda progettazione è il cofano saldato con un giunto saldato della guarnizione ed infilata. A richiesta un giunto saldato di forza di penetrazione completa è disponibile. La terza progettazione è il cofano del dispositivo di tenuta a pressione, con un giunto del cofano ed infilata del dispositivo di tenuta a pressione.
Costruzione e specificazione di progettazione della valvola di globo.
La valvola di globo di ANRY si conforma a API602, a BS5352 e a ASME B16.34. Ciascuno è provato secondo API598 e la marcatura è per MSS SP-25.
Porto pieno o porto convenzionale
OS&Y, vite esterna e giogo
Ghiandola di imballaggio d'allineamento di auto in due pezzi
Il cofano serrato con la guarnizione della spirale-ferita, infilata e la guarnizione ha saldato il cofano o ha infilato ed il cofano del dispositivo di tenuta a pressione.
Sedile posteriore integrale
Conclusione della saldatura dell'incavo a ASME B16.11
Conclusione avvitata (NPT) a ANSI/ASME B 1.20.1
|
NO.
|
Nome di parte
|
CS a ASTM
|
Quanto a ASTM
|
Ss a ASTM
|
|
|
Scriva A105 a macchina
|
Scriva F22 a macchina
|
Scriva F304 a macchina (L)
|
Scriva F316 a macchina (L)
|
||
|
1
|
Corpo
|
A105
|
A182 F22
|
A182 F304 (L)
|
A182 F316 (L)
|
|
2
|
Disco
|
A276 420
|
A276 304
|
A276 304 (L)
|
A276 316 (L)
|
|
3
|
Gambo
|
A182 F6
|
A182 F304
|
A182 F304 (L)
|
A182 F316 (L)
|
|
4
|
Guarnizione
|
Ondulato ss + grafite
|
SS + PTFE
|
||
|
5
|
Cofano
|
A105
|
A276 304
|
A276 304 (L)
|
A276 316 (L)
|
|
6
|
Cofano Bolt
|
A193 B7
|
A193 B16
|
A193 B8
|
A193 B8M
|
|
7
|
Pin
|
A276 420
|
A276 304
|
||
|
8
|
Ghiandola
|
A276 410
|
A182 F304 (L)
|
A182 F316 (L)
|
|
|
9
|
Bullone a occhio della ghiandola
|
A193 B7
|
A193 B16
|
A193 B8
|
A193 B8M
|
|
10
|
Flangia della ghiandola
|
A216 WCB
|
A351 CF8
|
||
|
11
|
Dado di ghiandola
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
12
|
Dado del giogo
|
A276 410
|
|||
|
13
|
H.W.Nut
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
14
|
Targhetta
|
Ss
|
|||
|
15
|
Volante
|
A197
|
|||
|
16
|
Imballaggio del gambo
|
Grafite flessibile
|
PTFE
|
||
|
Medium adatto
|
W.O.G.etc
|
W.O.G.etc
|
HNO3, CH3OOH ecc
|
||
|
Temperatura adatta
|
-29~425
|
-29~550
|
-29~180
|
||
