Dettagli:
Termini di pagamento e spedizione:
|

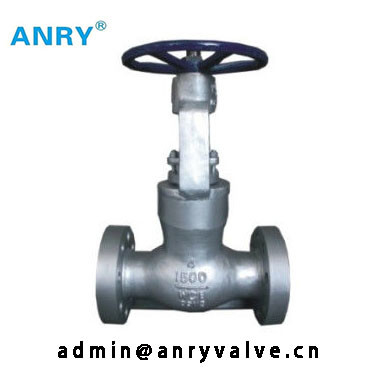

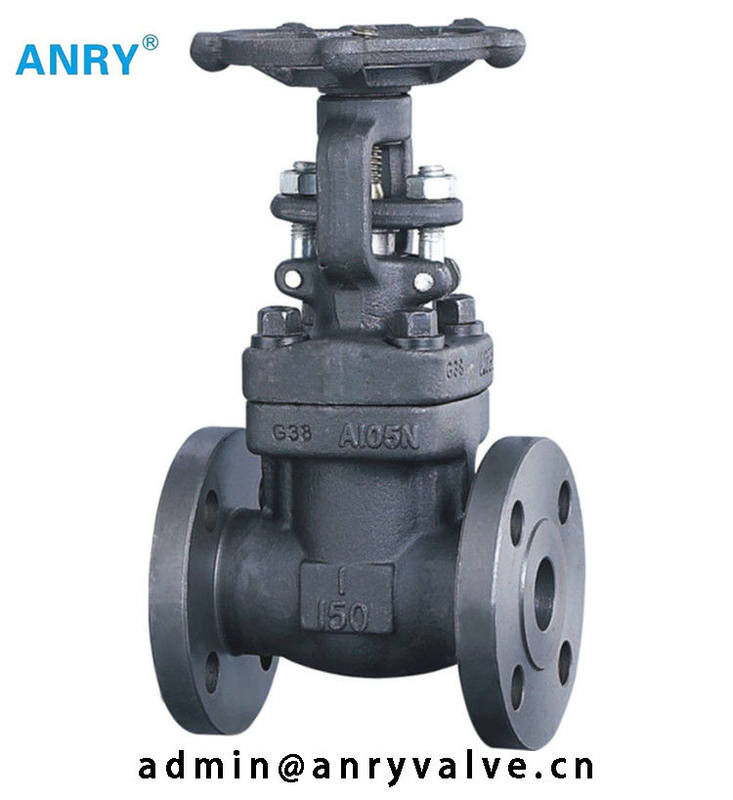

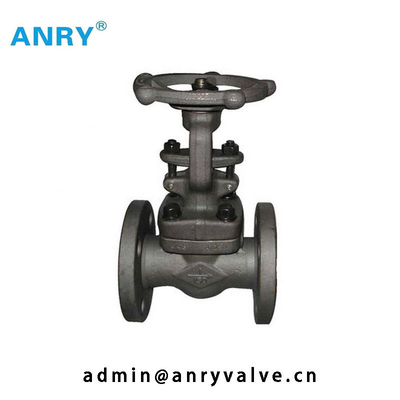

| Applicazione: | Generalità | Nome: | Valvola a saracinesca forgiata |
|---|---|---|---|
| Materiale del corpo: | Acciaio forgiato | Colore: | La richiesta del cliente |
| Pressione: | Alta pressione | Potere: | Manuale, idraulico, solenoide, elettrico attivato |
| Standard o non standard: | Norma | Temperatura dei media: | Temperatura, temperatura elevata medie, - 65°F a 450°F (- 54℃ a 232℃) |
| Media: | Acqua, gas, olio, gas; aria; acqua; olio | Struttura: | Portone |
| Dimensione del porto: | DN15-DN65 | Materiale: | L'acciaio inossidabile, ha forgiato |
| Norma: | BACCANO JIS, API, API598-2009, ISO DELL'ANSI BS | Pressione di esercizio: | 6000PSI |
| Evidenziare: | valvola a saracinesca estesa del corpo,valvola a sfera di bw |
||
|
NO.
|
Nome di parte
|
CS a ASTM
|
Quanto a ASTM
|
Ss a ASTM
|
|
|
Tipo A105
|
Tipo F22
|
Tipo F304 (L)
|
Tipo F316 (L)
|
||
|
1
|
Corpo
|
A105
|
A182 F22
|
A182 F304 (L)
|
A182 F316 (L)
|
|
2
|
Anello di Seat
|
A276 420
|
A276 304
|
A276 304 (L)
|
A276 316 (L)
|
|
3
|
Cuneo
|
A276 430&410
|
A182 F304
|
A182 F304 (L)
|
A182 F316 (L)
|
|
4
|
Gambo
|
A182 F6
|
A182 F304
|
A182 F304 (L)
|
A182 F316 (L)
|
|
5
|
Guarnizione
|
SS+graphite ondulato
|
SS+PTFE
|
||
|
6
|
Cofano
|
A105
|
A182 F22
|
A182 F304 (L)
|
A182 F316 (L)
|
|
7
|
Cofano Bolt
|
A193 B7
|
A193 B16
|
A193 B8
|
A193 B8M
|
|
8
|
Pin
|
A276 420
|
A182 F304
|
||
|
9
|
Ghiandola
|
A276 410
|
A182 F304 (L)
|
A182 F316 (L)
|
|
|
10
|
Bullone a occhio della ghiandola
|
A193 B7
|
A193 B16
|
A193 B8
|
A193 B8M
|
|
11
|
Flangia della ghiandola
|
A105
|
A182 F11
|
A182 F304 (L)
|
A182 F316 (L)
|
|
12
|
Dado di ghiandola
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
13
|
Yoke Nut
|
A276 420
|
|||
|
14
|
Dado di H.W.Lock
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
15
|
Targhetta
|
Ss
|
|||
|
16
|
Volante
|
A197
|
|||
|
17
|
Sopportare guarnizione
|
A473 431
|
|||
|
18
|
Imballaggio del gambo
|
Grafite flessibile
|
PTFE
|
||
|
Medium adatto
|
W.O.G.etc
|
W.O.G.etc
|
HNO3, CH2OOH ecc
|
||
|
Temperatura adatta
|
-29~425
|
-29~550
|
-29~180
|
||
|
NPS
|
Conv.
|
3/8"
|
1/2»
|
3/4"
|
1"
|
1-1/4»
|
1-1/2»
|
2"
|
|
|
|
Pieno
|
|
3/8"
|
1/2»
|
3/4"
|
1"
|
1-1/4»
|
1-1/2»
|
2"
|
||
|
L
|
79
|
79
|
92
|
111
|
120
|
120
|
140
|
178
|
||
|
H (APERTA)
|
158
|
158
|
169
|
197
|
236
|
246
|
283
|
330
|
||
|
W
|
100
|
100
|
100
|
125
|
160
|
160
|
180
|
200
|
||
|
Pesi
|
Serrato
|
2,1
|
2,0
|
2,3
|
4,3
|
5,9
|
6,9
|
11,1
|
15,2
|
|
|
Saldato
|
1,8
|
1,7
|
2,0
|
3,8
|
5,1
|
6,1
|
10,2
|
14,2
|
||
]]
