Dettagli:
Termini di pagamento e spedizione:
|

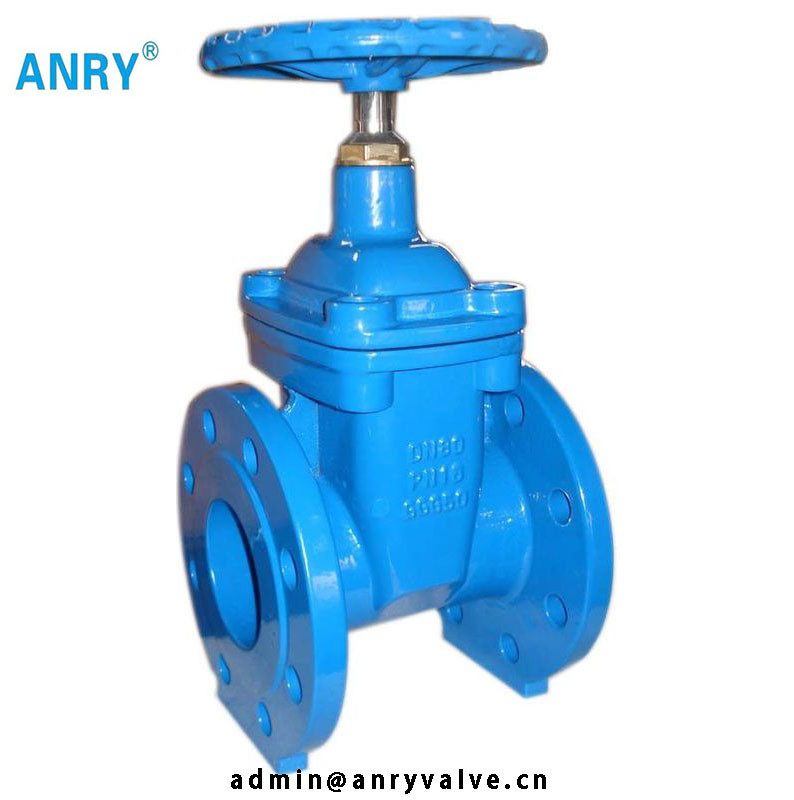

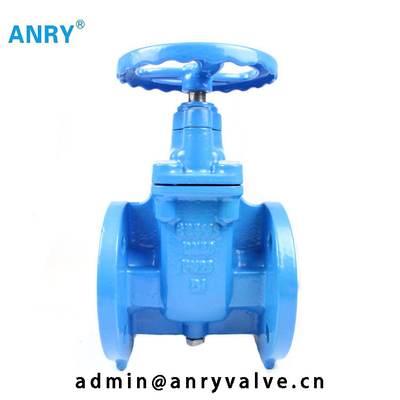

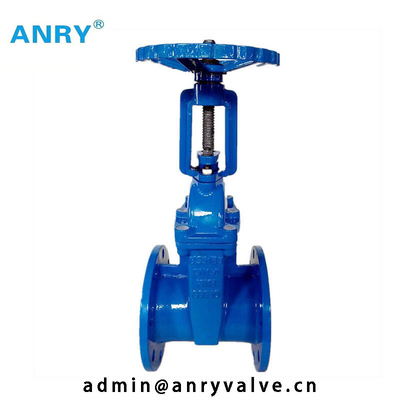

| Nome: | Valvola a saracinesca flangiata | Applicazione: | generalità |
|---|---|---|---|
| Struttura: | PORTONE | Collegamento: | Estremità della flangia |
| Materiale: | L'acciaio inossidabile, colata, ha forgiato il acciaio al carbonio/acciaio inossidabile | Potere: | Pneumatico, ingranaggio a vite, elettrico attivato |
| Pressione: | Pressione media, pressione bassa | Temperatura dei media: | Temperatura media, temperatura normale |
| Standard: | BACCANO JIS, BACCANO, ASTM, ASME B16.34, api 6D dell'ANSI BS | ||
| Evidenziare: | valvola a sfera fissa,valvola di ritenuta a disco |
||
|
NO.
|
Nome di parte
|
CS a ASTM
|
Quanto a ASTM
|
Ss a ASTM
|
|
|
Scriva A105 a macchina
|
Scriva F22 a macchina
|
Scriva F304 a macchina (L)
|
Scriva F316 a macchina (L)
|
||
|
1
|
Corpo
|
A105
|
A182 F22
|
A182 F304 (L)
|
A182 F316 (L)
|
|
2
|
Seat
|
A276 420
|
A276 304
|
A276 304 (L)
|
A276 316 (L)
|
|
3
|
Cuneo
|
A276 410 & 430
|
a182 F304
|
A182 F304 (L)
|
A182 F316 (L)
|
|
4
|
Gambo
|
A182 F6
|
A182 F304
|
A182 F304 (L)
|
A182 F316 (L)
|
|
5
|
Pressione Seat
|
A105
|
A182 F304
|
A182 F304 (L)
|
F316 (L)
|
|
6
|
Anello di pressione
|
A276 304L
|
A276 316L
|
||
|
7
|
Cofano
|
A105
|
A182 F22
|
A182 F304 (L)
|
A182 F316 (L)
|
|
8
|
Bullone a occhio della ghiandola
|
A193 B7
|
A193 B16
|
A193 B8
|
A193 B8M
|
|
9
|
Pin
|
A276 420
|
A182 F304
|
||
|
10
|
Imballaggio del gambo
|
Grafite flessibile
|
PTFE
|
||
|
11
|
Dado di P.S.Lock
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
12
|
Ghiandola
|
A276 F420
|
A182 F304
|
||
|
13
|
Flangia della ghiandola
|
A216 WCB
|
A351 CF8
|
||
|
14
|
Dado
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
15
|
Dado del giogo
|
A276-410
|
|||
|
16
|
Conservazione del dado
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
17
|
Volante
|
A197
|
|||
|
18
|
Dado di H.W.Lock
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
19
|
Tazza di olio
|
Ottone
|
|||
|
Medium adatto
|
W.O.G.etc
|
W.O.G.etc
|
HNO3, CH3OOH ecc
|
||
|
Temperatura adatta
|
-29~425
|
-29~550
|
-29~180
|
||
|
NPS
|
1/2»
|
3/4"
|
1"
|
1/4"
|
1-1/2»
|
2"
|
|
|
L (RTJ)
|
900Lb 1500Lb
|
216
|
229
|
254
|
279
|
305
|
368
|
|
2500Lb
|
264
|
273
|
308
|
349
|
384
|
451
|
|
|
H (APRA)
|
900Lb 150Lb
|
216
|
250
|
270
|
320
|
350
|
445
|
|
2500Lb
|
321
|
321
|
321
|
373
|
406
|
495
|
|
|
W
|
160
|
160
|
180
|
200
|
250
|
280
|
|
|
Pesi
|
900Lb 1500Lb
|
19,6
|
21,5
|
25,7
|
37,8
|
48,5
|
99,8
|
|
2500Lb
|
21,5
|
24,7
|
30,4
|
48,1
|
58,1
|
130,0
|
|
