Dettagli:
Termini di pagamento e spedizione:
|

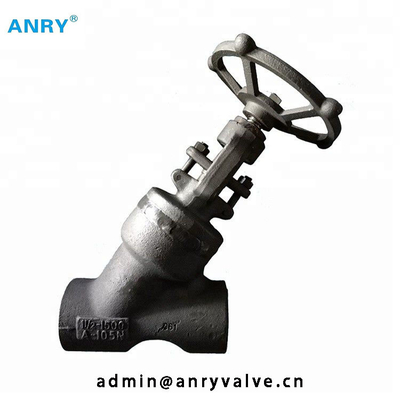

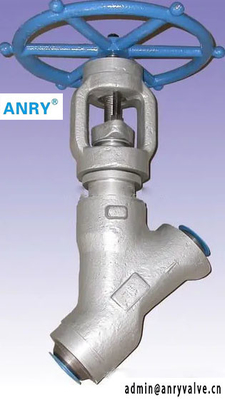

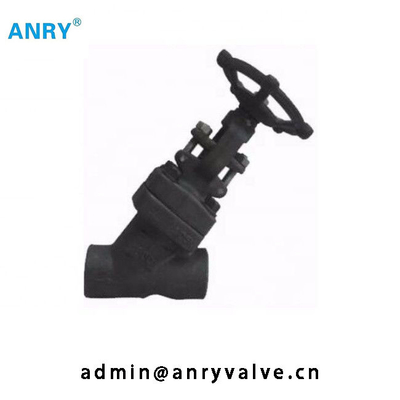

| Nome: | Tipo valvola di Y di globo | Pressione: | 800Lb |
|---|---|---|---|
| Media: | acqua | Applicazione: | Generalità |
| Standard o non standard: | Norma | Temperatura dei media: | Temperatura media, temperatura normale, temperatura elevata, - 65°F a 450°F (- 54℃ a 232℃) |
| Dimensione del porto: | 1/2» - 12", DN15-DN65,1/4 " ~1-1/2» | Materiale: | Inossidabile, fondere, forgiato, CF8 |
| Materiale del corpo: | Acciaio al carbonio, acciaio inossidabile 316, ss 316 o così richiesto, 316L; Lega; Ottone; Acciaio | Collegamento: | filo femminile, flangiato, RF/BW, NPT |
| Norma: | BACCANO JIS, API, API598-2009, ISO DELL'ANSI BS | Dimensione: | 1/8" a 1", pollice di DN15 To100,1/2 a 2 pollici |
| Evidenziare: | valvola a saracinesca estesa del corpo,valvola a sfera di bw |
||
|
NO.
|
Nome di parte
|
CS a ASTM
|
Quanto a ASTM
|
Ss a ASTM
|
|
|
Tipo A105
|
Tipo F22
|
Tipo F304 (L)
|
Tipo F316 (L)
|
||
|
1
|
Corpo
|
A105
|
A182 F22
|
A182 F304 (L)
|
A182 F316 (L)
|
|
2
|
Disco
|
A276 420
|
A276 304
|
A276 304 (L)
|
A276 316 (L)
|
|
3
|
Gambo
|
A182 F6
|
A182 F304
|
A182 F304 (L)
|
A182 F316 (L)
|
|
4
|
Guarnizione
|
Ondulato ss + grafite
|
SS + PTFE
|
||
|
5
|
Cofano
|
A105
|
A276 304
|
A276 304 (L)
|
A276 316 (L)
|
|
6
|
Cofano Bolt
|
A193 B7
|
A193 B16
|
A193 B8
|
A193 B8M
|
|
7
|
Imballaggio del gambo
|
Grafite flessibile
|
PTFE
|
||
|
8
|
Ghiandola
|
A276 410
|
A182 F304 (L)
|
A182 F316 (L)
|
|
|
9
|
Flangia della ghiandola
|
A216 WCB
|
A351 CF8
|
||
|
10
|
Volante
|
A197
|
|||
|
11
|
Targhetta
|
Ss
|
|||
|
12
|
H.W.Nut
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
13
|
Yoke Nut
|
A276 410
|
|||
|
14
|
Dado di ghiandola
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
15
|
Bullone a occhio della ghiandola
|
A193 B7
|
A193 B16
|
A193 B8
|
A193 B8M
|
|
16
|
Pin
|
A276 420
|
A276 304
|
||
|
Medium adatto
|
W.O.G.etc
|
W.O.G.etc
|
HNO3, CH3OOH ecc
|
||
|
Temperatura adatta
|
-29~425
|
-29~550
|
-29~180
|
||
|
NPS
|
1/2»
|
3/4"
|
1"
|
1-1/4»
|
1-1/2»
|
2"
|
|
L
|
98
|
111
|
120
|
140
|
140
|
170
|
|
H (APERTA)
|
175
|
215
|
254
|
305
|
305
|
365
|
|
W
|
100
|
125
|
160
|
160
|
180
|
200
|
|
Pesi
|
5
|
6,3
|
7,6
|
9,8
|
13,8
|
14,0
|
