Dettagli:
Termini di pagamento e spedizione:
|
| Dimensione: | ″ di 1/2 - 6 ″ | progettazione: | GB/T12237/1989 |
|---|---|---|---|
| Pressione di esercizio: | PN16/40 | medium adatto: | Acqua, petrolio, gas e un certo liquido corrosivo |
| Materiale: | SS304, SS316, WCB, CF8, CF8M | Operazione: | Leva, chiave |
| Collegamento: | Rf flangiata, wafer | ||
| Evidenziare: | valvola a sfera della cassaforte del fuoco,Valvola a sfera di galleggiamento |
||

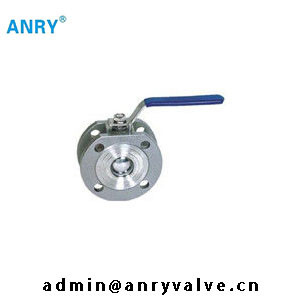

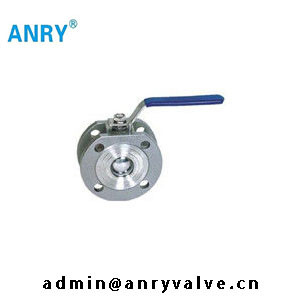

SS316 CF8M Body PTFE Viton Seat ha flangiato valvola a sfera del wafer dell'estremità rf
Valvola a sfera flangiata del wafer dell'estremità
Pressione di esercizio: PN16/40
Gamma di temperature: - 20-250°C
Medium adatto: Acqua, petrolio, gas e un certo liquido corrosivo
Progettazione: GB/T12237/1989
Flangia dell'estremità: JB79
Cassaforte del fuoco: Th 1993 di api 607
Ispezione & provare: GB/T13927-1992
Materiale principale della parte
| No. | Nome di parte | Materiale | ||
| 1 | Corpo | A351-CF8 | A351-CF8M | WCB |
| 2 | Palla | SS316 | SS304 | SS304 |
| 3 | Seat | PTFE | PTFE | PTFE |
| 4 | Guarnizione | PTFE | PTFE | PTFE |
| 5 | Gambo | SS316 | SS304 | SS304 |
| 6 | Imballaggio di ghiandola | SS304 | SS304 | SS304 |
| 7 | Bolt e dado | SS304 | SS304 | SS304 |
Dimensioni
| DIMENSIONE | ″ di 1/2 | 3/4 di ″ | 1 ″ | 1 1/4 di ″ | 1 ″ di 1/2 | 2 ″ | ″ di 2 1/2 | 3 ″ | 4 ″ | 5 ″ | 6 ″ |
| d | 15 | 19 | 23,5 | 30 | 36 | 45 | 58 | 67 | 76 | 100 | 125 |
| L | 32 | 38,5 | 45 | 55 | 62 | 72 | 95 | 120 | 145 | 200 | 225 |
| D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 215 | 245 | 280 |
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 |
| D2 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 155 | 185 | 210 |
| H | 62 | 70 | 79 | 86 | 92 | 102 | 158 | 172 | 187 | 200 | 240 |
| E | 110 | 125 | 135 | 150 | 150 | 180 | 250 | 300 | 350 | 650 | 840 |
| b | 14 | 14 | 16 | 16 | 18 | 20 | 22 | 24 | 24 | 26 | 26 |
| z-d1 | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-23 |
| f | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
