Dettagli:
Termini di pagamento e spedizione:
|
| classe: | 800-1500 libbre | Dimensione: | 1/4 - A 2 pollici |
|---|---|---|---|
| Caratteristiche della struttura: | Cofano serrato; in tre pezzi; | Nome: | 3pc ha forgiato la valvola a sfera d'acciaio |
| Pressione: | Pressione ad alta pressione e media, 150LB-600LB, classe 2500 | Potere: | Manuale, pneumatico, idraulico, solenoide, elettrico attivato |
| Temperatura dei media: | Temperatura media, temperatura normale, - 20 - 180°c | Media: | Acqua, olio, acido, gas; aria; acqua; olio |
| Struttura: | Palla | Dimensione del porto: | 1/2» - 12", DN15-DN65 |
| Materiale: | Inossidabile, fondere, d'ottone, forgiato, CF8 | Applicazione: | Generale, acqua, olio, industriale |
| Nome di prodotto: | La valvola a sfera della flangia, valvola a saracinesca d'ottone 101, acciaio inossidabile 316 6000P | Materiale del corpo: | Acciaio al carbonio, acciaio inossidabile 316, ss 316 o così richiesto, 316L; Lega; Ottone; Acciaio |
| Collegamento: | filo femminile, NPT | Norma: | BACCANO JIS, API, API598-2009, ISO DELL'ANSI BS |
| Pressione di esercizio: | 6000PSI, pressione normale | Tipo: | Valvola a sfera |
| Seat: | Sbirciata, SS304 | ||
| Evidenziare: | valvola a saracinesca estesa del corpo,valvola a sfera di bw |
||

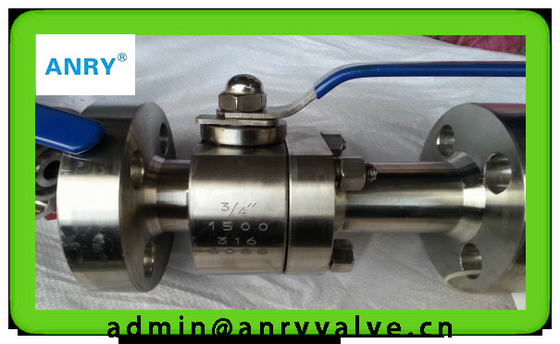

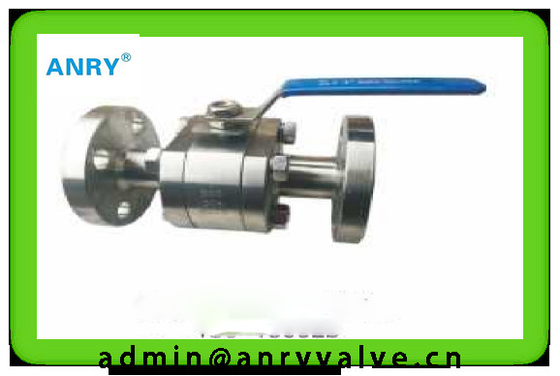

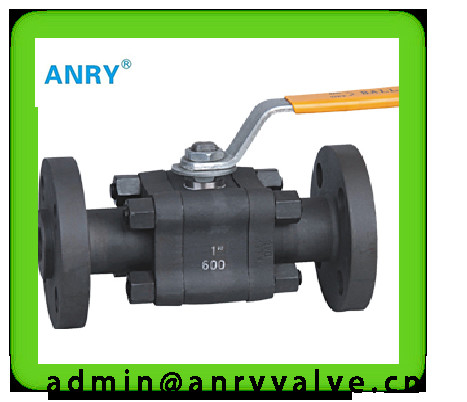

3pieces ha forgiato F304 d'acciaio F316 ha flangiato tipo valvola a sfera di rf di 800lbs 1500lbs
Class800~1500 ha forgiato la valvola a sfera d'acciaio
Conformità di norme
1. la progettazione e la fabbricazione si conformano a BS5351 MSS SP-118;
2. l'estremità del collegamento si conforma a:
1) Scoket ha saldato l'estremità si conforma all'ANSI B16.11; JB/T1751
2) L'estremità della vite si conforma all'ANSI B1.20.1; JB/T7306
3) l'estremità Estremità-saldata si conforma all'ANSI B16.25; JB/T12224
4) l'estremità flangiata si conforma all'ANSI B16.5; JB79
3. la prova e l'ispezione si conformano a: Api 598; GB/T13927; JB/T9092
4. caratteristiche della struttura: Cofano serrato; in tre pezzi;
5. i materiali si conformano a ANSI/ASTM;
6. materiali principali: A105; LF2; F5; F11; F22; 304 (L); 316 (L); F 347; F321; F51; Monel; 20Alloy.
Dimensioni principali
|
Classe
|
F.P
|
1/4
|
3/8
|
1/2
|
3/4
|
1
|
1-1/4
|
1-1/2
|
2
|
|
|
800-1500lb
|
L1
|
92
|
92
|
92
|
111
|
127
|
140
|
152
|
152
|
|
|
W
|
108
|
108
|
108
|
146
|
178
|
178
|
200
|
200
|
||
|
H
|
51
|
51
|
51
|
108
|
81
|
85
|
105
|
105
|
||
|
d
|
CL800
|
6
|
9
|
13
|
18
|
23
|
28
|
35
|
49
|
|
|
CL1500
|
6
|
9
|
13
|
19
|
25
|
32
|
38
|
49
|
||
|
Peso (chilogrammi)
|
2,3
|
2,4
|
2,5
|
3,4
|
5,4
|
6,4
|
11
|
13
|
||
|
2,3
|
2,4
|
2,5
|
3,7
|
5,8
|
6,8
|
11,5
|
13,7
|
|||
