| Materiale: | Fondendo, acciaio inossidabile | Pressione: | Pressione media, alta pressione, 300LB, 200psi/PN16 |
|---|---|---|---|
| Potere: | Pneumatico | Temperatura dei media: | Temperatura normale |
| Media: | Acqua, gas, olio | Struttura: | Controllo, regolante |
| Dimensione del porto: | 3/4" - 12" | Standard o non standard: | Standard |
| Materiale del corpo: | WCB, acciaio inossidabile o WCB o titanio, CF8, acciaio al carbonio | Collegamento: | Flangia/saldatura, estremità flangiata e di saldatura, rf |
| Applicazione: | Generale, centrale elettrica | Nome di prodotto: | valvola piena del controllo delle acque dello scolo della palla del PVC del porto del solenoide di p |
| Evidenziare: | tri valvola a farfalla eccentrica,valvola a sfera di rf |
||

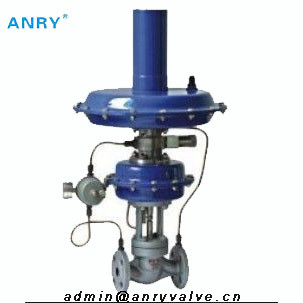

pressione Auto-azionata/di regolamento ha flangiato valvola di regolazione di rf SS304 SS316
la valvola Auto-azionata del controllo della pressione è composta di assemblea del corpo, azionatore, posizionante la molla, soffietti dell'acciaio inossidabile, rubinetto di pressione esterna e tutto quello. La valvola non fa richiede alcun'energia ausiliaria proveniente dalle fonti del rifornimento esterno, per mezzo di pressione di medium stessa come forza motrice, può controllare e stabilizzare automaticamente la pressione media.
Può essere adatto a vapore, a gas anti corrosivo, a liquido ed a vapore in vari sistemi di produzione.
Caratteristiche principali:
1 funzione dell'equilibrio di pressione assicura l'alta sensibilità
2 Reliablyhandling con manutenzione a basso rumore e libera
progettazione modulare standard 3
4 ha comandi compositi multipli con le combinazioni di componenti differenti
Specifiche standard
Tipo di corpo: valvola di globo della colata, (secondo le indicazioni di figura 1)
Diametro nominale: DN20,25,32,40,50,65,80,100,125,150,200,250,300
Pressione nominale: GB PN1.6, 2,5, 4.0MPa
ANSI150,300
JIS 10K, 20K, 30K
BACCANO PN16, PN25, PN40
Fine connessione: flangia HG20596-97M, FM; ANSI B16.5 RF; DIN2543/2544/2545RF; JIS B2201RF
Dimensione faccia a faccia: riferisca prego alla tabella 2
Materiale del corpo: WCB, ZG0Cr18Ni9 (CF8), ZG0Cr18Ni12Mo2Ti (CF8M)
Tipo del cofano: Tipo di STD, - 10~80℃; Impiegati medi. scriva (con il condensatore), ≤250℃; Ad alta temperatura. scriva (con il condensatore e le estensioni), ≤350℃
Materiale da imballaggio: Forma di v PTFE, grafite flessibile, giunti circolari
Guarnizione della guarnizione: Guarnizione arrotolata a spirale, grafite con la guarnizione del metallo, guarnizione di zigzag, guarnizione piana.
Pittura: Superficie delle coperture del acciaio al carbonio richiesta per dipingere, acciaio inossidabile o superficie del rame senza pittura.
Tipo della spina della disposizione: Spina parabolica dell'equilibrio di pressione, spina dell'equilibrio di pressione del cilindro, spina parabolica dell'equilibrio di pressione del doppio sedile
Caratteristiche di flusso: Apertura rapida
Materiale della spina: 0Cr18Ni 9(304), 0Cr17Ni12Mo 2(316)
Materiale di Seat:: 0Cr18Ni 9(304), 0Cr17Ni12Mo 2(316), 304+F4,316+F4
Materiale del gambo: 0Cr17Ni4Cu4Nb (17-4PH), 0Cr17Ni12Mo 2(316)
Materiale dell'asta di spinta: 2Cr 13(420), 0Cr17Ni12Mo 2(316)
Muggisce il materiale: 0Cr17Ni12Mo 2(316), 00Cr17Ni14Mo2 (316L)
Azionatore
Tipo: diaframma della Multi-primavera o pistone del cilindro
Gamma regolante la pressione: Vedi prego la tabella 1
Materiale di maiuscola e minuscola: A3, A4 con PTFE, 0Cr18Ni 9(304)
Gomma del diaframma: NBR, EPDM, FPM ed altre gomme di petrolio-resistenza
Materiale del cilindro: 20,0Cr18Ni 9(304), 0Cr17Ni12Mo 2(316)
Materiale del pistone: lega di alluminio
Materiale della primavera: 60Si2Mn
Temperatura del lavoro: - 20~80℃
Prestazione
Tipo di controllo: Tipo di limitazione della pressione (k), tipo del regolatore di pressione (B)
Cv stimato: Secondo le indicazioni della tabella 1
Precisione di controllo della pressione: ± 3%.
WorkingTemp: - 10~350℃
Viaggio stimato: vedi la tabella 1
Dimensione di forma: Secondo le indicazioni di figura 3, tabella 2
Peso del prodotto: Secondo le indicazioni della tabella 2
Principio di funzionamento
1. tipo del regolatore di pressione
Il medium trattato attraversa la valvola nella direzione indicata. La posizione dell'otturatore della valvola determina la portata fra l'area libera costituita dalla spina ed il sedile. La pressione a valle essere controllato è trasmessa via il rubinetto di pressione al diaframma di funzionamento in cui è convertita in forza di posizionamento. Questa forza regola l'otturatore della valvola in funzione del posizionamento della forza della molla della molla force.the può essere regolata facendo uso del dado del punto vincente. La struttura equilibrata di pressione può equilibrato fuori le forze create la pressione verso l'alto ed agendo sull'otturatore della valvola. La pressione a valle è equilibrio via l'area del diaframma nell'azionatore.
2. tipo di limitazione della pressione
Il medium trattato attraversa la valvola nella direzione indicata. La posizione dell'otturatore della valvola e l'area liberata fra la spina ed il sedile determinano la portata. Il diaframma di funzionamento è sottoposto a tensione posizionando la molla ed il dado del punto vincente, di modo che la valvola è chiusa con la forza della molla prima dell'alleviato di di pressione. La pressione verso l'alto essere controllato è trasmessa via il rubinetto di pressione al diaframma di funzionamento in cui è convertita in forza di posizionamento. Questa forza è usata per il sollevamento della spina del vlave secondo la forza della molla di posizionamento. Quando la forza che deriva dalla pressione verso l'alto aumenta sopra il regolato del punto vincente, la valvola si apre propotionally al cambiamento nella pressione. A monte e a valle le pressioni che agiscono sulla spina sono equilibrate.
