| Materiale: | Fondendo, acciaio inossidabile | Pressione: | Pressione media, 300LB, 200psi/PN16 |
|---|---|---|---|
| Potere: | Pneumatico, manuale | Temperatura dei media: | Temperatura normale |
| Media: | Acqua, gas, olio | Struttura: | Controllo, regolante |
| Dimensione del porto: | DN50-DN600,1/4»--40" | Applicazione: | Generale, centrale elettrica |
| Nome di prodotto: | Valvola di regolazione elettrica intelligente del livello dell'acqua, valvola piena del controllo de | Materiale del corpo: | WCB, acciaio inossidabile o WCB o titanio, CF8, acciaio al carbonio |
| Collegamento: | Flangia/saldatura, flangiata, rf | Pressione di esercizio: | 1.6MPa, PN10 PN16,0.15-0.6MPA |
| OEM: | Accettabile | Azionatore: | Doppio agire, azionatore pneumatico |
| Norma: | DIN JIS/ANSI /BS/CNS | ||
| Evidenziare: | tri valvola a farfalla eccentrica,valvola a sfera di rf |
||

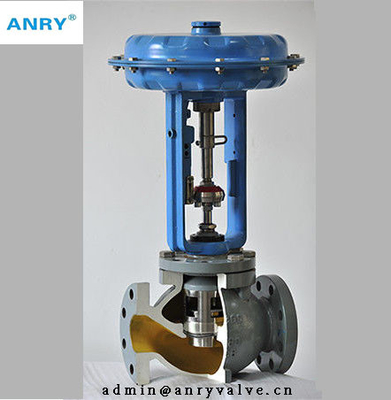

La guida equilibrata del gambo e della gabbia di pressione ha perforato il tipo valvola di regolazione della spina
Guida dalla grandi boccola e gabbia di area, le disposizioni di lavoro sono della stabilità dinamica. La serie è caratterizzata dalle disposizioni equilibrate e può resistere alle gocce molto ad alta pressione. Ha bisogno soltanto di piccola forza spinta di modulare attendibilmente. La spina perforata del cilindro può efficacemente proteggere la superficie di tenuta del sedile dal danno tramite il flusso ad alta velocità ha raschiato. Combinato con le fasce elastiche complesse, inoltre presenta la prestazione eccellente della guarnizione.
La serie dello sbc è adatte alle applicazioni normali e resistenti.
Specificazione standard
Corpo di valvola
Tipo: Fonda la valvola di globo
Dimensione nominale: DN80, 100, 150, 200, 250, 300, 350, 400
Pressione nominale: ANSI 150, 300
BACCANO PN16, 25, 40
JIS 10K, 20K, 30K
GB PN1.6, 2,5, MPa 4,0
Fine connessione: ANSI B16.5 rf, RTJ della flangia
DIN2543/2544/2545 RF
JISB2201 RF
JB/T81 RF
JB/T82.2 FM
Saldatura: INTERRUTTORE DELL'ANSI B16.5 (DN≤50); BW (DN>50)
Dimensione faccia a faccia:
ANSI150RF, JIS10K (IEC60534-3-1 37 serie)
ANSI300RF, JIS20K, JIS30K (IEC60534-3-1 38 serie)
ANSI150/300 RTJ (CLASSE 150/300RTJ DI ASME B16.10)
BACCANO PN16, 25, 40 (DIN3202-F1)
GB PN1.6, 2,5, 4,0 MPa (ISO5752 1 serie)
Riferisca prego alla tabella 6.1~6.2
Materiale del corpo: Riferisca prego a table1 prego si riferiscono a figura 3 per gli impiegati azionati. gamma di &Pressure
Tipo del cofano: Tipo ...... - 46℃~200℃ di STD; 200℃~300℃
Tipo ...... 300℃~530℃ dell'aletta di radiazione
(Per favore attenzione di paga agli impiegati differenti. gamma di &Pressure di materiale)
Materiale da imballaggio: Composto che imballa, imballaggio dell'V-anello di PTFE del composto della grafite,
grafite che imballa,
Funzionamento temporaneo. la gamma di &Pressure è shownn in tabella 2, figure2
Guarnizione della guarnizione: Guarnizione arrotolata a spirale (PTFE+316, Graphite+316 flessibile),
Grafite con la guarnizione del metallo (Graphite+316, Graphite+304)
Disposizione della valvola
Tipo della spina: Spina perforata del cilindro
Caratteristica di flusso: EQ%, linearità (riferisca per favore a figure4)
Materiale della disposizione: Riferisca prego alla tabella 3 per l'assemblea materiale di STD, ha azionato temporaneo. gamma di &Pressure
Azionatore
Tipo: diaframma della Multi-primavera
Dotazione d'aria: 6bar massimo
Impiegati ambientali.: - 20℃~+80℃
Gamma della primavera: Secondo le indicazioni della tabella 5
Collegamento aereo: G1/8 (SA1); G1/4 (SA2); G3/4 (SA3)
Specificazione di STD: Secondo le indicazioni della tabella 5
Accessorio
Posizionatore, valvola del Filtro-regolatore, elettrovalvola a solenoide, commutatore di limite,
Relè del trasmettitore, del ripetitore di posizione della valvola, Serratura-valvola, volante, ecc.
